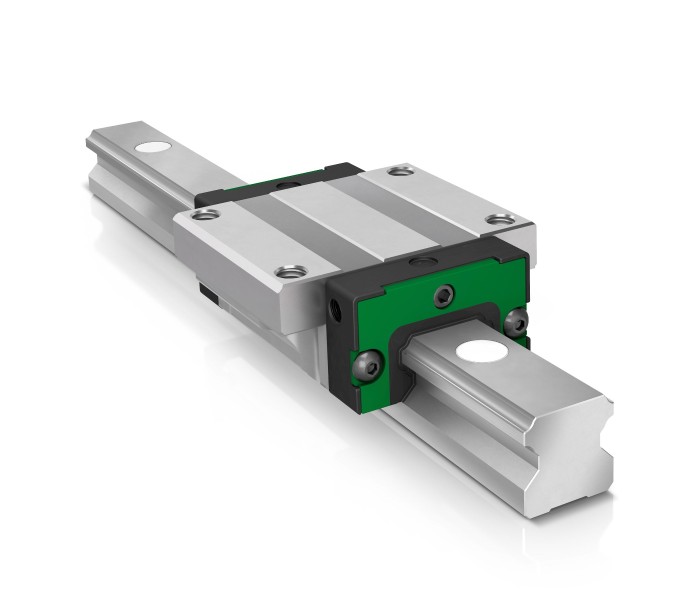

A nova série KLLT de guias lineares de quatro carreiras de esferas é ideal para uma vasta gama de eixos de manipulação .A nova série suporta tolerâncias mais amplas da geometria de montagem. Oferece máxima flexibilidade graças a oito variantes de carros diferentes.
Como inventora das guias lineares guiadas por elementos rolantes, a Schaeffler, a Motion Technology Company, tem influenciado de forma decisiva o desenvolvimento destas soluções há mais de 50 anos e é hoje um dos principais fornecedores mundiais neste setor. Para o mercado de automação em rápido crescimento no setor das máquinas-ferramenta, com os seus inúmeros sistemas de manipulação, bem como para máquinas de fabrico aditivo e muitas outras aplicações, a Schaeffler apresentará na feira EMO 2025 a sua nova série KLLT de guias lineares de quatro carreiras de esferas e disposição em X.
O sistema todo-o-terreno de guias lineares de quatro carreiras de esferas
Em termos de conceção, as principais características da nova variante são a disposição em X das pistas de rotação e o aperfeiçoamento do sistema de lubrificação e vedação. Graças a uma estrutura robusta, a nova série KLLT funciona como uma verdadeira “guia linear de esferas todo-o-terreno”, adequada para aplicações com tolerâncias mais amplas da geometria de montagem. Estão disponíveis oito variantes de carros (KWLT) — longos, curtos, altos e baixos, com e sem flange — que oferecem máxima flexibilidade e liberdade de construção. Todos os carros são totalmente permutáveis segundo a norma ISO 12090-1. Outro destaque é o tanque de lubrificante integrado nas cabeças, que permite intervalos de relubrificação significativamente mais longos. A disposição das pistas de rotação num ângulo de 45° garante distribuição uniforme da carga, elevada capacidade de carga e rigidez em todas as quatro direções principais, proporcionando assim grande versatilidade de aplicação.
Tolerância em relação a construções anexas com desvios geométricos
Ao contrário das guias lineares de quatro carreiras de esferas KUVE-B, com disposição em O e rigidez particularmente elevada, as novas guias lineares de esferas KLLT apresentam disposição em X. Graças a esta configuração, associada a elementos rolantes de maior dimensão e a uma rigidez ligeiramente inferior, as guias lineares de esferas KLLT conseguem compensar de forma mais eficaz tolerâncias mais amplas na geometria das construções anexas. Após a montagem, obtêm-se forças de restrição significativamente mais baixas, tornando a série KLLT especialmente indicada para aplicações de manipulação com perfis de alumínio extrudido ou estruturas soldadas que apresentam tolerâncias maiores.
Fácil montagem e armazenamento económico das peças de substituição
As guias lineares de quatro carreiras de esferas KLLT estão disponíveis em seis tamanhos: 15, 20, 25, 30, 35, 45. O comprimento máximo dos carris-guia é de aproximadamente 4.000 mm, sendo que comprimentos superiores podem ser obtidos através da combinação de várias secções. As tampas de plástico patenteadas KA-TN/B permitem o fecho eficiente de todos os orifícios de montagem nos carris-guia. Cada carril-guia TKLT padrão é fornecido com a quantidade necessária destas tampas, entregues separadamente.
